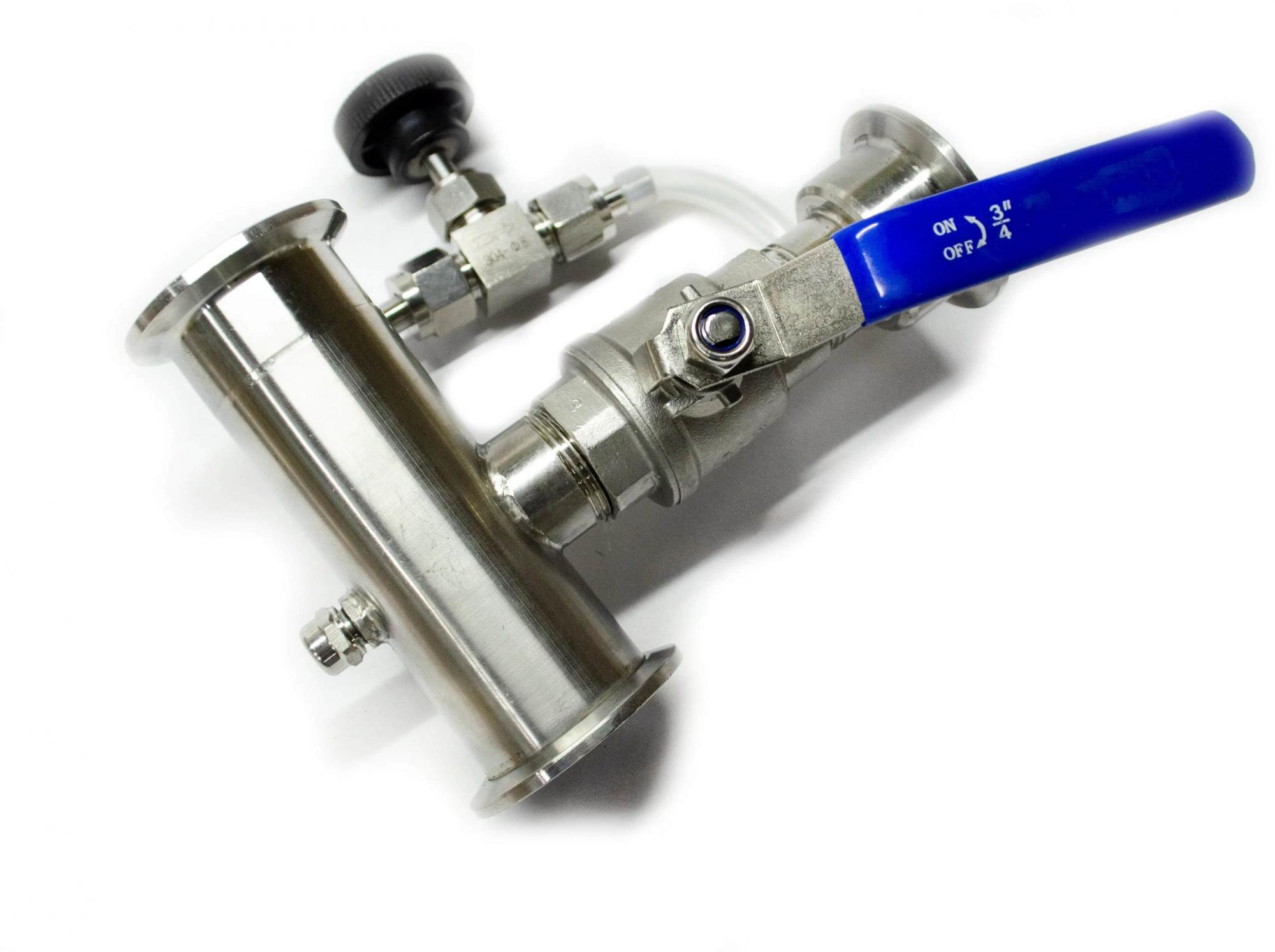

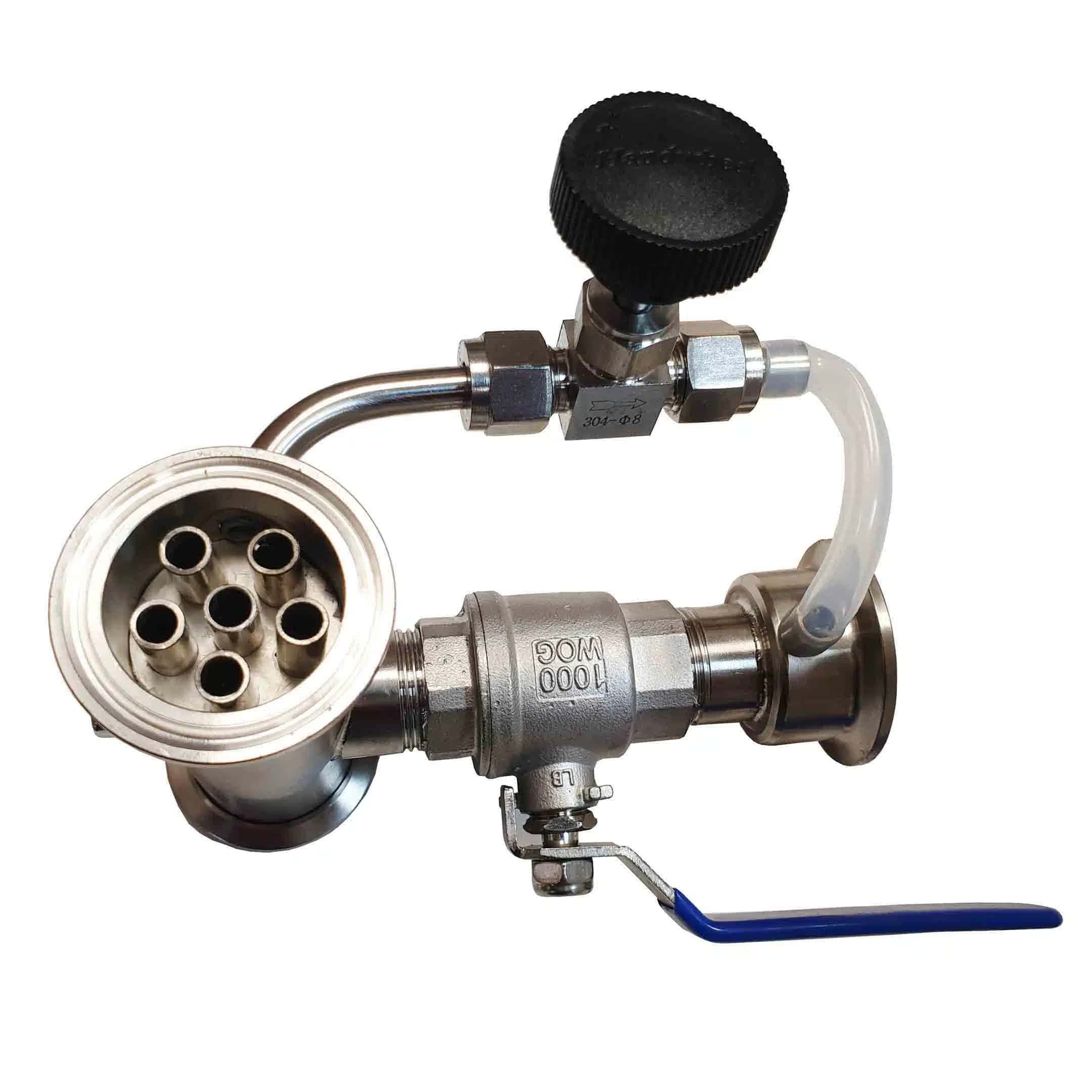

Узел отбора по пару и жидкости кламп 1,5 дюйма

Узел отбора по пару и жидкости на кламп 1,5
Совмещенный узел отбора, работает в двух режимах: по пару и по жидкости. Имеет ниппель для термометра.
Универсальный узел отбора по жидкости и пару - это решение с простой настройкой и удобным управлением для получения чистого и крепкого продукта.
Для отбора по пару Узел отбора помещают между царгой и дефлегматором, на дефлегматор сверху надевают крышку с трубкой связи с атмосферой, закрепляют все соединения хомутами.
Далее к кламповому соединению (после шарового крана) присоединяют отвод 90 градусов и к нему холодильник, так же закрепив все хомутами
Отбор по пару
При отборе по пару часть поднимающихся вверх паров отбирается через шаровой кран. Остальные пары поднимаются в холодильник, конденсируются в флегму и возвращаются через трубку перелива в царгу для дальнейшего участия в процессе тепломассообмена, в ходе которого продукт очищается и укрепляется. По пару удобно отбирать тело за счет большой скорости.
Для отбора по жидкости необходимо перекрыть шаровой кран.
Также поместите узел отбора на царгу и сверху присоедините дефлегматор или холодильник, подведите охлаждение.
При отборе по жидкости используется конструкция стаканного типа. Горячие пары поднимаются в холодильник, конденсируются и в виде флегмы стекают в стакан отбора. Ее часть отбирается, а остальная флегма возвращается в царгу через трубку перелива. Возврат флегмы идет через трубку строго в центр насадки. Это обеспечивает стабильную работу колонны и высокую разделительную способность паров. По жидкости удобно отбирать головы.
Отбор по пару и по жидкости отличается использованием разных видов кранов. Отбор по жидкости регулируется игольчатым краном для тонкой настройки отбора голов, а во время отбора тела - крепость и скорость получаемого продукта. При отборе по пару используется шаровой, полнопроходной кран с резьбой 3/4 дюйма. Отношение отбираемого пара к возвращаемому неизменна, определяется только пропускной способностью крана. В отличие от регулировки по жидкости где настройка более тонкая.
Комплектация:
Узел отбора кламп 1.5
Кран 3/4 шаровой из нержавеющей стали AISI 304
Кран игольчатый из нержавеющей стали под трубку 8 мм
Переходник с резьбы 3/4 на кламп 1,5"
Хомуты, прокладки и отвод 90° в комплект не входят.
