Узел отбора кламп 2 дюйма стаканного типа

Узел отбора под кламп 2 дюйма – необходимый аксессуар для проведения ректификации, а так же отбора головной и хвостовой фракции на дистилляторе.

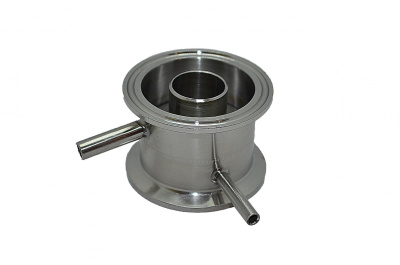

Узел отбора стаканного типа 2 дюйма устроен таким образом, что в имеющемся внутри стаканчике скапливаются наиболее крепкие и чистые пары спирта, которые проходят через сам узел отбора, оседают и выходят через силиконовую трубку, подключаемую к нему.

Используя данное устройство в колонне можно отобрать “головы” и “хвосты”, регулируя отбор игольчатым краном или зажимом Гофмана.
Узел отбора оснащен двумя трубками, первая под термометр и вторая трубка для выхода флегмы, на которую устанавливается игольчатый кран или зажим Гофмана для регулировки потока. Игольчатый кран необходимо устанавливать через силиконовый шланг, так как трубка отвода жидкости в данном устройстве не оснащена резьбой!

Есть нюанс: Зажим Гофмана в некоторых случаях может не полностью перекрыть отбор!

Для ректификации:

Установите узел отбора на царгу, закрепив его хомутом. После узла отбора установите перевернутый холодильник, возвращающий охлажденную флегму в колонну или мощный дефлегматор(при дистилляции). В штуцер вставьте термометр для контроля температуры*. На трубку выхода флегмы установите через силиконовый шланг игольчатый кран или зажим Гофмана и полностью его перекройте. Далее начинайте нагрев куба (при температуре на баке 60 – 70 градусов максимально охлаждайте холодильник, направляя поток воды). После того как колонна прогрелась, ей необходимо поработать на себя не менее 40 минут, до стабилизации температуры. После чего плавно открывайте игольчатый кран, не забывая о стабилизации температуры, и настраивайте отбор голов покапельно. После отбора голов приступайте к отбору тела, не позволяя температуре откланяться от стабильной более чем на 0.2 градуса, при таком отклонении необходимо перекрыть игольчатый кран до стабилизации температуры. Постоянное отклонение температуры, и невозможность ее стабилизации на первичном уровне сообщит Вам о прекращении отбора тела. Для полноценной ректификации необходимо доукомплектовать устройство доохладителем.

Для отбора голов:

Если дефлегматор на Вашем оборудовании не менее 200 мм и оснащен не менее чем 5 трубками, то установите узел отбора перед дефлегматором на царгу, закрепив его хомутом. В штуцер вставьте термометр для контроля температуры*. На трубку выхода флегмы через силиконовый шланг установите игольчатый кран или зажим гофмана и полностью перекройте его. Начинайте нагрев куба (максимально охлаждая дефлегматор, направляя поток воды). После того как колонна прогрелась, дайте ей поработать на себя 15-20 минут, далее плавно откройте игольчатый кран и настройте отбор голов покапельно, примерно 1 капля в секунду. После отбора голов перекройте кран, приступайте к отбору тела по классической схеме.

Так же есть наиболее продвинутая схема отбора голов, установите устройство по схеме снизу-вверх:

– куб

– колонна с насадочной частью

– диоптр

– дефлегматор

– узел отбора

– перевернутый холодильник

При такой схеме через очень тонкую подачу охлаждения на дефлегматор за него будут пробиваться только высоко-кипящие фракции. Холодильник их будет охлаждать и отправлять на выход с помощью нашего устройства. Диоптр в данной схеме необходим для визуализации возвращаемой флегмы и контроля подачи охлаждения.

Попробуйте оба варианта.

Для отбора хвостов:

Узел отбора установите между кубом и нижней царгой. Во время работы колонны на себя установите покапельный отбор – примерно 1-2 капли в 3-5 секунд. Отбор контролируйте краном или зажимом Гофмана. Отбор хвостов может происходить на протяжении всей дистилляции.

Для установки не забудьте приобрести дополнительные хомут и прокладку!

Узел отбора выполнен полностью из нержавеющий стали AISI304. Имеет двустороннее кламповое соединение 2 дюйма, выходящая трубка для силиконового шланга  диаметром 8 мм.

* – Товар не комплектуется термометром, прокладкой и хомутом!
