Многотрубная царга под диоптр 4 дюйма, 160 мм

Много трубная царга 4 дюйма представляет собой множество трубок, которые устанавливаются в стеклянный диоптр или металлическую царгу. Используется в качестве царги укрепления. Общий принцип механизма укрепления Пар из куба поднимается и проходит через трубки. Часть пара разогревает трубки и конденсируется на внутренних стенках, образуя пленку. Другая часть проходит до дефлегматора и превращается во флегму. Флегма возвращается до МЦ, поступает в межтрубное пространство и закипает от контакта с горячими трубками, испаряется и снова уходит до дефлегматора. Следующая порция пара, идущая из куба, взаимодействует с пленкой на внутренней поверхности трубок и происходит тепломассообмен (из пара в пленку и наоборот). Такой пар будет нести уже меньше тяжелых фракций до дефлегматора.

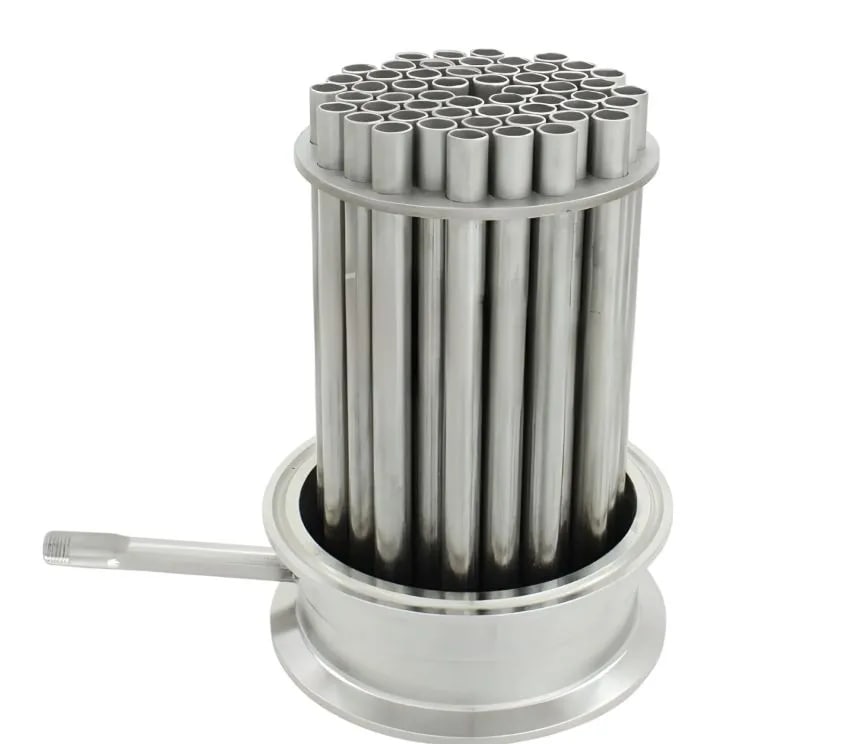

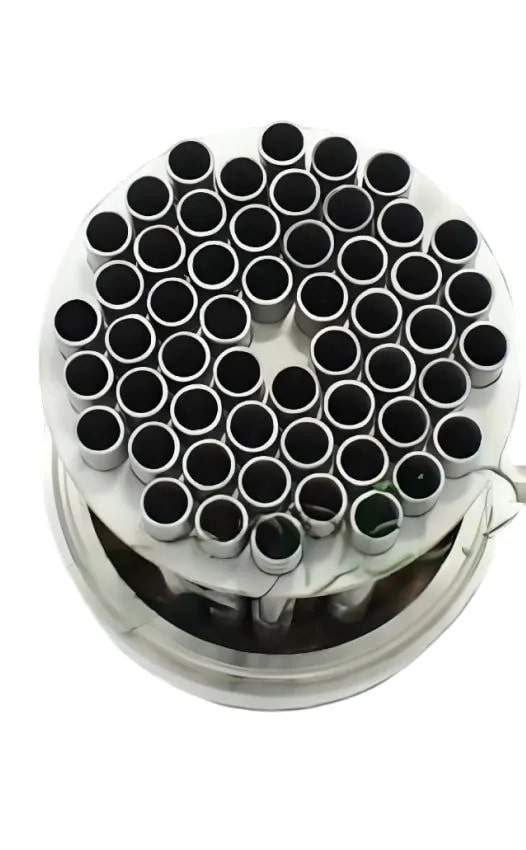

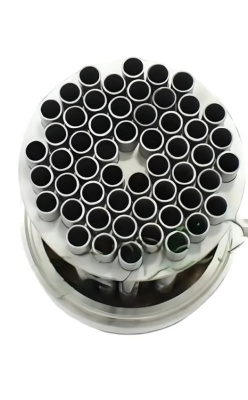

Много трубная царга состоит из: кассеты трубок для пара с одной переливной трубкой расположенной чуть ниже основных, двух пластин, удерживающих трубки в статичном положении. В нижней части установлена трубка для слива флегмы из межтрубного пространства.
Применение:
При первом перегоне браги для укрепления спирта-сырца без ректификационной колонны, можно добиться примерно 85 % крепости. Пример сборки оборудования: куб - Много трубная царга - узел отбора по пару - дефлегматор.
При дробной дистилляции с использованием только одной Много трубной царги без колонны, используется та же сборка оборудования что и при перегоне браги.
Для ректификации, можно выгнать спирт вплоть до 100 °C в кубе. Пример сборки оборудования: куб - Много трубная царга - царга с СПН или колпачковая колонна - узел отбора - дефлегматор.
Тепломассообмен происходит всегда внутри любых аппаратов. Даже в самых простых, на пример в тот момент, когда горячий пар соприкасается со сконденсированной на холодных трубках аппарата спиртовой пленкой. Просто он очень незначительный. А вот Много трубная царга является дополнительным узлом, специально предназначенным для тепломассообмена средней интенсивности.
Характеристики:
Общая длина – 160 мм
Длина от нижнего клампа – 117 мм
Трубки – 54 шт диаметром 10 мм
Выход под игольчатый кран – резьба 1/4 наружная
Подключение кламп 4 дюйма.
Подходит под стандартный диоптр 150-160 мм.
Материал – нержавеющая сталь марки AISI304
